Os fabricantes frequentemente enfrentam o desafio de fabricar peças minúsculas que precisam se encaixar perfeitamente. A usinagem CNC suíça responde a esse desafio combinando suporte estável com potência de corte flexível. Esse método permite que as oficinas criem componentes pequenos e complexos em alta velocidade sem sacrificar a precisão.
Neste artigo, exploraremos o que é a usinagem CNC suíça, como funciona, de onde surgiu e por que é importante na manufatura moderna. Também a compararemos com o torneamento CNC tradicional, destacaremos seus principais benefícios, descreveremos as principais aplicações e ofereceremos dicas de design para ajudar você a aproveitar ao máximo essa tecnologia.

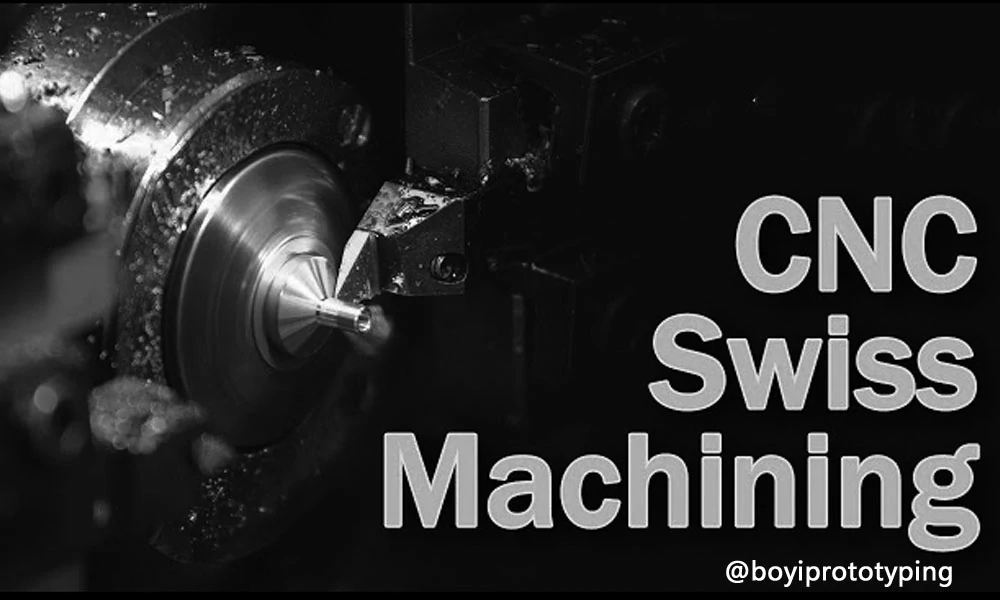

O que é usinagem CNC suíça?
A usinagem suíça CNC refere-se ao processo de torneamento e fresamento de barras de aço através de uma bucha-guia que segura o material firmemente. Essa configuração permite que apenas a área a ser cortada se estenda para dentro da zona de ferramentaria, reduzindo a vibração e garantindo um suporte estável. Os cursores, acionados por controles computadorizados, permitem que a peça bruta se mova para frente e para trás ao longo do eixo enquanto a peça gira. Esse movimento duplo, aliado a múltiplas estações de ferramentas, torna os tornos de estilo suíço excepcionalmente capazes de lidar com diâmetros muito pequenos e características complexas em um único ciclo.
Origens do Torneamento Suíço
O torneamento suíço remonta a meados do século XIX. Os relojoeiros suíços precisavam de peças muito pequenas para seus relógios de bolso. Eles buscavam uma maneira de segurar materiais finos firmemente durante o corte. Jakob Schweizer projetou o primeiro torno com cabeçote móvel. Ele movia a peça sob as ferramentas em vez de movê-las ao redor do material. Essa inovação manteve as peças pequenas estáveis e permitiu a usinagem precisa de diâmetros minúsculos. As máquinas suíças modernas mantêm o mesmo princípio, mas utilizam controles CNC para cortes complexos.
Como funcionam as máquinas CNC suíças
As máquinas CNC suíças contam com dois componentes principais: o cabeçote deslizante e a bucha guia.
As máquinas suíças utilizam uma bucha-guia para segurar a barra. Essa bucha fica logo atrás das ferramentas de corte e impede que o material se dobre. Apenas a parte da barra dentro da zona de usinagem se move. O restante da barra permanece no lugar.
Um cabeçote deslizante alimenta a peça para frente e para trás. Ferramentas na torre podem moldar os furos externos e de perfuração simultaneamente. Muitos tornos suíços têm cinco eixos ou mais. Esses eixos extras permitem que os operadores adicionem ferramentas de fresagem ou perfuração sem precisar trocar de configuração.
O controlador CNC aciona cada eixo com comandos precisos. Os operadores carregam um programa que informa à máquina quando e com que velocidade mover cada ferramenta. O resultado é uma peça acabada que pode não exigir trabalho adicional.
Material e de Usinagem CNC Suíça
As máquinas CNC suíças podem trabalhar com uma ampla gama de metais e plásticos. Os materiais comuns incluem:
- Aço inoxidável
- Ligas à base de titânio e níquel
- Alumínio e latão
- Inconel e outras superligas
- Plásticos de engenharia como PEEK e nylon
Os diâmetros típicos das peças das máquinas suíças variam de 0.03 polegadas a 2 polegadas. Essas máquinas podem atingir tolerâncias tão rigorosas quanto ±0.0001 polegada em características concêntricas e manter acabamentos superficiais que frequentemente excedem Ra 16. Como resultado, as oficinas podem oferecer qualidade consistente em séries de algumas centenas a centenas de milhares de peças.
Capacidades típicas de um torno suíço
Uma máquina suíça moderna pode executar estas tarefas em um único ciclo:
- Torneamento e revestimento externo
- Rosqueamento e serrilhamento
- Perfuração e mandrilamento
- Fresamento de superfícies planas ou contornadas
- Ferramentas motorizadas para furos transversais ou ranhuras
A torre da máquina comporta diversas ferramentas. Os programas podem chamar as ferramentas em qualquer ordem. As oficinas costumam combinar as etapas de desbaste e acabamento sem parar.
Principais benefícios da usinagem CNC suíça
A usinagem CNC suíça oferece muitas vantagens em comparação com outros métodos de usinagem, especialmente para peças pequenas e complexas. Aqui estão os principais benefícios:
Precisão excepcional
As máquinas suíças mantêm o material a poucos milímetros da zona de corte, praticamente eliminando a deflexão, mesmo ao remover material de seções delgadas. As oficinas costumam atingir tolerâncias de ± 0.0001 polegada, tornando o processo indispensável para peças que precisam se encaixar sem folga ou oscilação.
Geometria Complexa
A estabilidade proporcionada pela bucha-guia permite a criação de características finas, como ranhuras profundas, paredes finas e cortes angulares. As máquinas suíças podem incorporar ferramentas motorizadas para fresamento de superfícies planas ou perfuração de furos radiais, permitindo a usinagem de múltiplas características em uma única configuração.
Alto rendimento
Máquinas multieixos podem executar diversas operações em paralelo. Enquanto um torno tradicional pode realizar o torneamento seguido de furação off-line, uma máquina suíça pode tornear, furar e fresar em um ciclo contínuo. Essa simultaneidade pode aumentar a produção de peças de algumas por hora para dezenas ou até centenas.
Operações secundárias reduzidas
A precisão e a versatilidade da usinagem suíça frequentemente eliminam a necessidade de acabamento secundário, como rebarbação ou remanuseio. As peças frequentemente saem prontas para inspeção ou montagem, economizando mão de obra e acelerando os prazos de entrega.
Eficiência Material
A alimentação automática de barras minimiza o desperdício, cortando o estoque de barras apenas no comprimento necessário para a peça acabada. O processo gera menos desperdício em comparação com as operações de corte em tornos tradicionais.

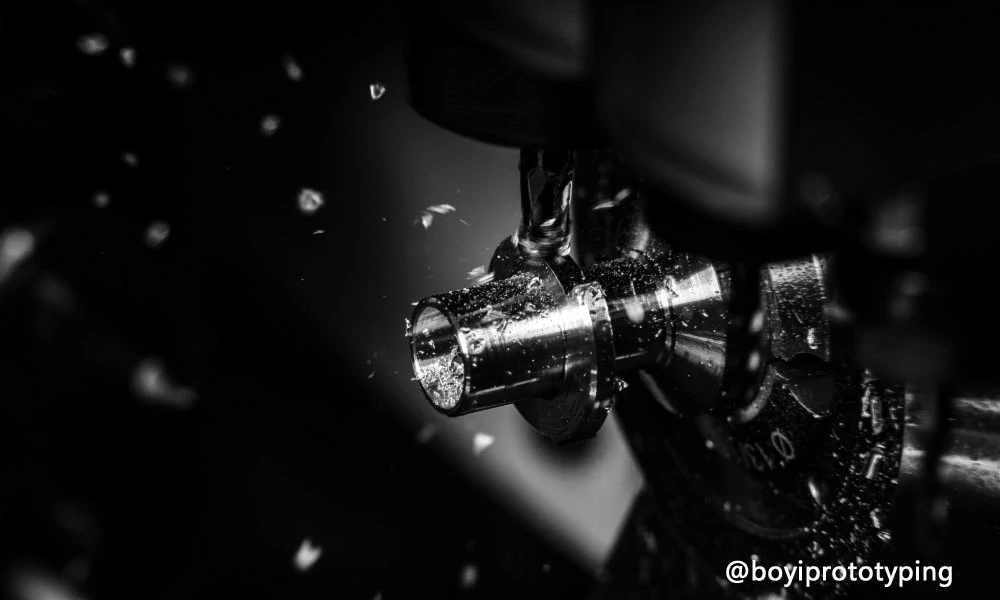

Indústrias que dependem da usinagem suíça
A usinagem suíça brilha em indústrias que precisam de pequenas, partes precisas em volume.
- Dispositivos médicos: As empresas contam com peças suíças para parafusos cirúrgicos, pinos ósseos e implantes dentários.
- Relojoaria e relógios: Marcas de relógios ainda usam máquinas suíças para engrenagens e eixos precisos.
- Componentes Aeroespaciais: Engenheiros produzem peças pequenas, porém críticas, para motores e sensores.
- Eletrônicos: Máquinas suíças fabricam conectores, contatos e invólucros para placas de circuito.
- Automotivo: As lojas produzem bicos injetores de combustível, pinos de freio e peças de sensores.
- Defesa: Os fabricantes constroem pinos de disparo, pequenas válvulas e componentes para sistemas de armas.
Cada setor valoriza a combinação de tolerâncias rigorosas e retorno rápido que a Swiss CNC oferece.
Diretrizes de projeto para usinagem CNC suíça
Para obter os melhores resultados da usinagem suíça, os projetistas de peças devem seguir algumas regras importantes:
Clareza de desenho
Os projetistas devem fornecer desenhos detalhados e legíveis com todas as dimensões, tolerâncias e especificações de acabamento de superfície essenciais. Anotações claras sobre a qualidade do material e o tratamento térmico evitam confusões na fábrica.
Tamanhos e profundidades dos furos
Evite especificar furos excessivamente pequenos ou profundos sempre que possível. As brocas padrão variam de 0.8 mm a 6 mm; qualquer tamanho menor pode exigir microperfuração com ferramentas especializadas.
Raios de canto
Cantos internos afiados são difíceis de obter com ferramentas redondas. Especifique um raio de canto igual ou maior que o diâmetro menor da broca ou fresa — normalmente 0.5 mm ou 0.02 polegadas — para evitar trepidação.
Alocação de tolerância
Atribua tolerâncias rigorosas somente onde for funcionalmente necessário. Precisão desnecessária gera tempo de máquina e desgaste da ferramenta. Mencione ±0.005 mm ou ±0.0002 polegadas apenas em ajustes críticos; use tolerâncias mais amplas em outros locais.
Espessura da parede
Embora as máquinas suíças possam lidar com paredes finas, seções excessivamente delgadas são propensas a vibrações. Mantenha uma espessura mínima de parede de 0.3 mm ou 0.012 polegadas para aço e 0.5 mm ou 0.020 polegadas para plásticos para garantir a rigidez.
Seleção do material
Adapte a escolha do material à função e à usinabilidade da peça. Ligas como aço inoxidável 303 ou alumínio 6061 são facilmente usinadas, enquanto ligas de alta resistência como Inconel 718 podem exigir avanços mais lentos e ferramentas especializadas.
Seguindo essas dicas, você ajudará seu fabricante a executar o trabalho com menos paradas, menos refugo e custos previsíveis.

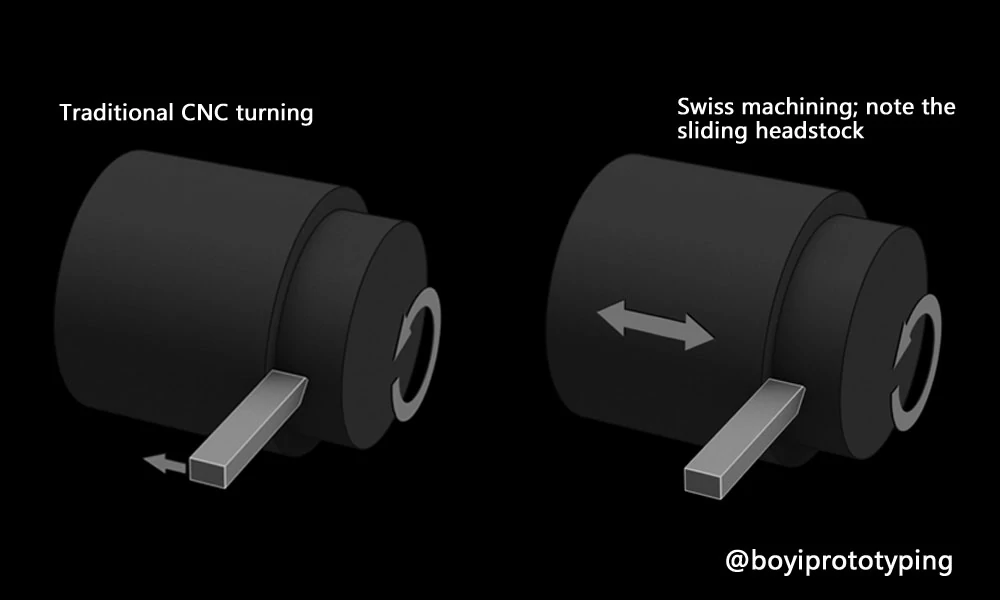

CNC suíço vs. torneamento CNC tradicional
Os tornos CNC tradicionais possuem cabeçote fixo. A barra não se move sob as ferramentas. As ferramentas se movem ao longo de diferentes eixos ao redor da peça estacionária. Essas máquinas funcionam bem para diâmetros maiores e comprimentos menores. Geralmente, possuem menos eixos, muitas vezes de dois a quatro. As máquinas suíças utilizam cabeçote deslizante e geralmente possuem cinco ou mais eixos. Elas podem operar com várias ferramentas simultaneamente e exigem menos ajustes.
Aqui estão as principais diferenças:
| Característica | Torno CNC tradicional | Máquina Suíça CNC |
|---|---|---|
| Suporte de estoque | Preso em uma pinça ou mandril | Preso por uma bucha guia perto dos cortadores |
| Movimento do Headstock | Fixo | Desliza ao longo do eixo Z |
| Número de eixos | Normalmente 2–4 | Frequentemente 5–8 ou mais |
| Sequência de Operação | Uma ferramenta de cada vez | Várias estações operam juntas |
| Melhor para o tamanho da peça | Médio a grande | Muito pequeno para pequeno |
| Alterações na configuração | Frequentemente necessário para múltiplas operações | Menos ou nenhum entre as operações |
Como escolher um parceiro de usinagem suíço
Ao selecionar uma loja de peças suíças, as empresas devem procurar:
- Certificações: Aprovações ISO 9001 ou específicas para dispositivos/médicos.
- Experiência: Volume comprovado em seu setor.
- Inventário de ferramentas: Estoque saudável de brocas, fresas e ferramentas de rosca.
- Experiência em CAD/CAM: Capacidade de otimizar programas em termos de tempo e vida útil da ferramenta.
- Sistemas de qualidade: Inspeção CMM, medição em processo e rastreabilidade.
Um bom parceiro pode aconselhar sobre a seleção de materiais, design de peças e opções de acabamento.
Usinagem CNC Suíça com TECNOLOGIA BOYI
A BOYI TECHNOLOGY é especializada em usinagem CNC suíça, oferecendo soluções de alta precisão e alta eficiência para componentes de microdimensionamento. Utilizamos tornos suíços avançados de 5 eixos, equipados com alimentadores automáticos de barras e sistemas de ferramentas motorizadas. Essa configuração nos permite executar volta, moagem, operações de perfuração e rosqueamento em um único ciclo de fixação, minimizando processos secundários e intervenção manual, mantendo a repetibilidade dentro de ±0.0005 polegadas.
Se você gostaria de aprender mais sobre nossas capacidades de usinagem CNC Ou solicite uma consulta técnica gratuita. Entre em contato com nossa equipe de engenharia. A BOYI está comprometida com precisão, confiabilidade e rapidez na entrega das suas peças mais exigentes.
Pronto para seu projeto?
Experimente a BOYI TECHNOLOGY agora!
Carregue seus modelos 3D ou desenhos 2D para obter suporte individual
Conclusão
A usinagem CNC suíça continua sendo um processo fundamental para empresas que precisam de grandes volumes de peças pequenas e precisas. O sistema de suporte exclusivo da técnica, combinado com controles CNC modernos, proporciona precisão, velocidade e flexibilidade que poucos outros métodos de torneamento conseguem igualar. Ao compreender os fundamentos da usinagem suíça, projetar peças com seus pontos fortes em mente e trabalhar com um parceiro experiente, engenheiros e compradores podem obter benefícios significativos de custo e qualidade para seus componentes de precisão.
Pronto para começar? Entre em contato com nossa equipe hoje mesmo para discutir seu próximo projeto e descobrir como a usinagem CNC suíça pode atender às suas necessidades de torneamento de precisão.
Este artigo foi escrito por engenheiros da equipe da BOYI TECHNOLOGY. Fuquan Chen é engenheiro e especialista técnico com 20 anos de experiência em prototipagem rápida e fabricação de peças metálicas e plásticas.
